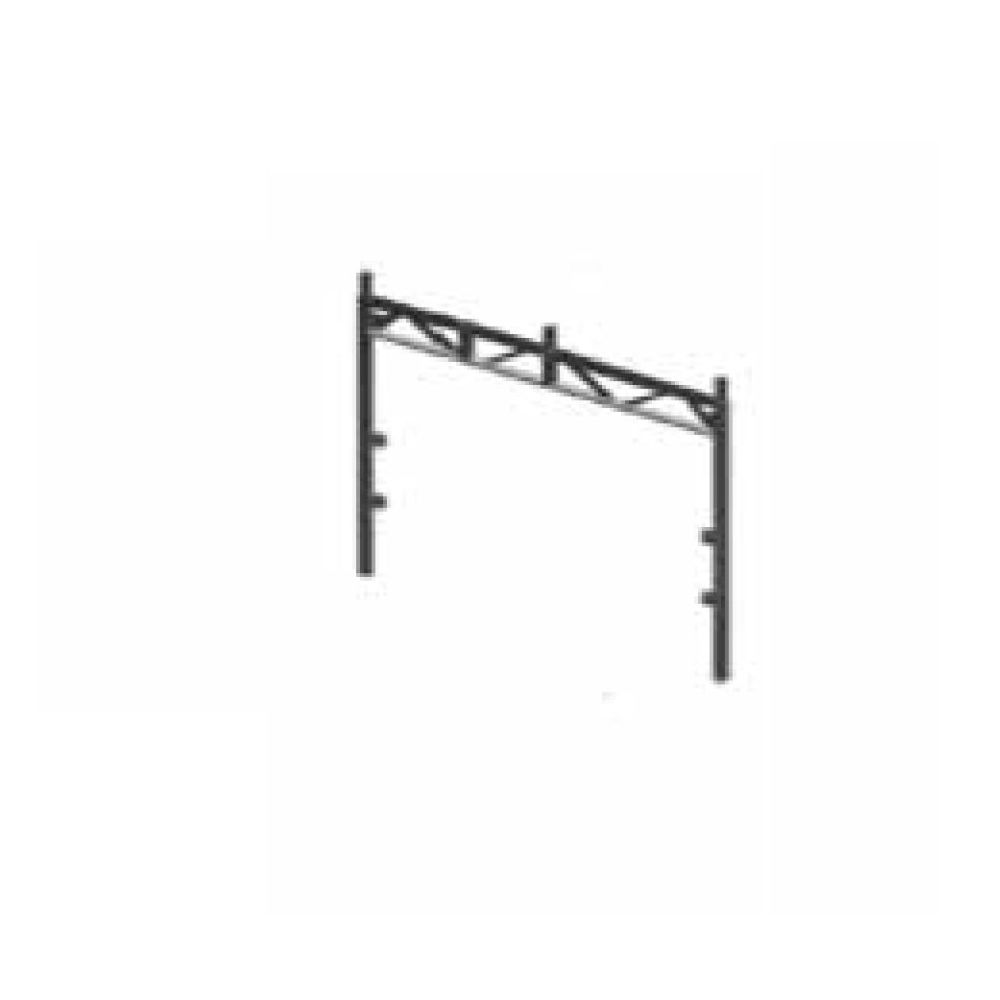

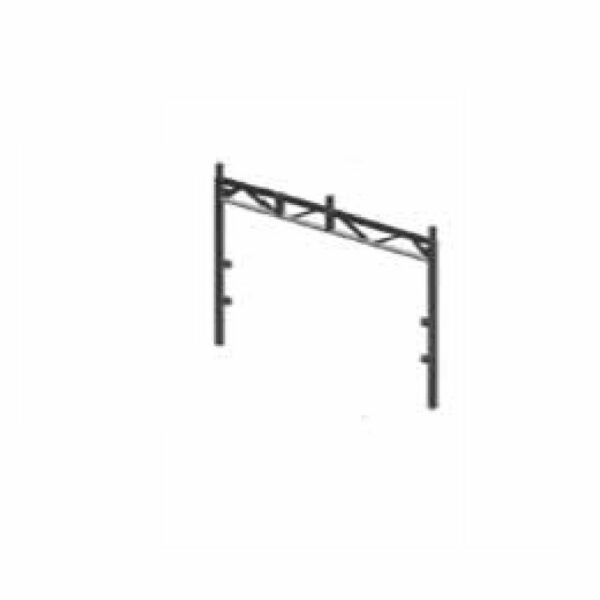

Πλαίσιο διάβασης πεζών τύπου U

Πλαίσιο διάβασης πεζών τύπου U

Το συγκεκριμένο πλαίσιο εξασφαλίζει την ασφάλεια για τους πεζούς που βρίσκονται και κινούνται  κάτω από τα συναρμολογημένα ικριώματα. Αποτελείται από χαλύβδινο σωλήνα Ø 48,3 mm, γαλβανισμένος εν θερμώ ενώ την κορυφή του συγκρατεί ενισχυμένο ψαλίδι χάλυβα με διαγώνιες και οριζόντιες τιράντες ικανές να  συγκρατήσουν τα υψηλά φορτία του ικριώματος.

Συνηθίζεται η χρήση του σε πολυώροφα κτίρια με περιορισμένο χώρο ανύψωσης μεταλλικών ικριωμάτων  όπως στενά πεζοδρόμια, πεζόδρομους, και λοιπά. Το πλαίσιο διάβασης πεζών μπορεί να εξυπηρετήσει πλαίσια 0,73 και 1,09 m ανάλογα με την επιλογή του τεχνικού, ενώ οι αντοχές του αρκούν για σκαλωσιές μέχρι 24 μέτρα ύψος.

Το άνω μέρος του πλαισίου διάβασης πεζών πρέπει να είναι πλήρως καλυμμένο με μεταλλικά ή ξύλινα καταστρώματα έτσι ώστε να αποφεύγεται η ρίψη  αντικειμένων ή σκόνης προς το διερχόμενο κοινό. Απαιτείται για την εγκατάσταση του διπλή πλάτη κοινώς κιγκλίδωμα σύνδεσης και στις δύο πλευρές του πλαισιου σε συνδυασμό με διαγώνιες κουπαστές  για τη σωστή λειτουργία του ικριώματος.
